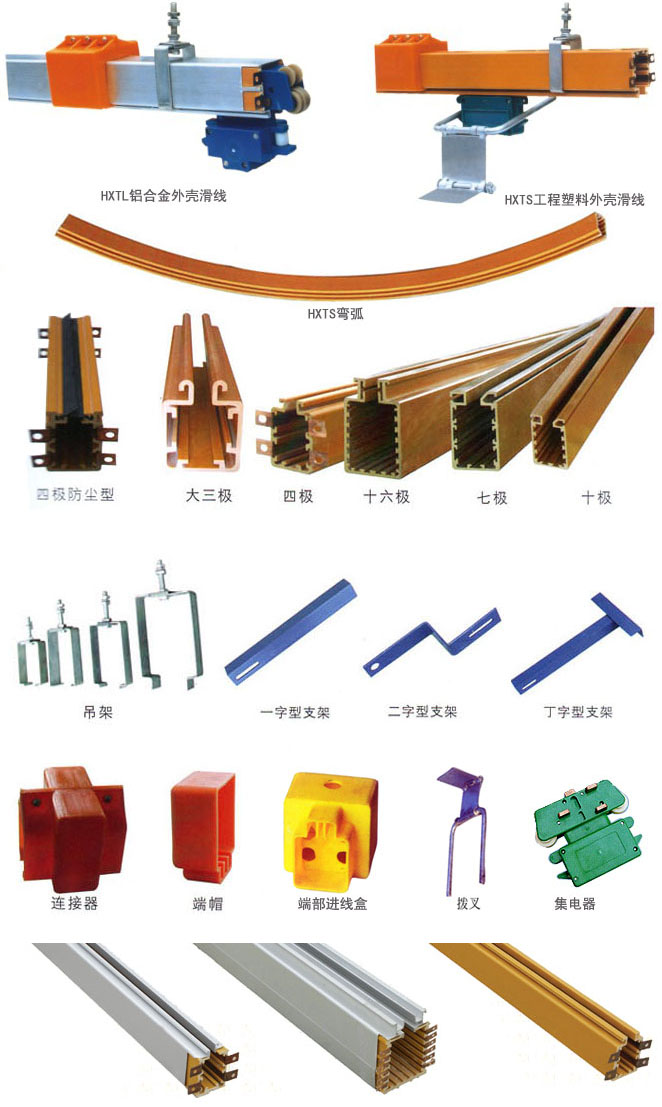

HXTS、HXTL系列多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。该产品以其设计紧凑、性能稳定、使用****的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。
****滑触线规格和基本参数表 | 型号 | 导轨
截面
mm2 | 导管35°C时****大连续载流量（A） | 级数 | 可分别使用级数 | 配用导电器 | 适用起重
机吨位 | | 型号 | 配用数量 | | HXTS-4-10/50 | 10 | 50 | 4 | 3.4.5.6.7.16 | JD-4-10/25 | 2 | 1-3' | | HXTS-4-16/80 | 16 | 80 | 4 | 3.4.5.6.7 | JD-4-16/40 | 2 | 3-5' | | HXTS-4-25/120 | 25 | 120 | 4 | 3.4.5.6.7 | JD-4-25/60 | 2 | 5-10' | | HXTS-4-35/140 | 35 | 140 | 4 | 3.4.5.6.7 | JD-4-35/70 | 2 | 5-10' | | HXTS-4-50/170 | 50 | 170 | 4 | 3.4.5.6.7 | JD-4-50/80 | 2 | 10-30' | | HXTS-4-70/210 | 70 | 210 | 4 | 3.4.5.6.7 | JD-4-70/120 | 2 | 30-50' | | HXTS-4-80/230 | 80 | 230 | 4 | 3.4.5.6.7 | JD-4-80/120 | 2 | 30-50' | | HXTS-3-95/300 | 95 | 300 | 3 | 3 | JD-6-50/90 | 2 | 50-100' | | HXTS-3-140/400 | 140 | 400 | 3 | 3 | JD-6-70/120 | 2 | 100' | | HXTS-3-150/420 | 150 | 420 | 3 | 3 | JD-6-70/120 | 2 | 100' | | HXTS-16-10/50 | 10 | 50 | 16 | 8.10.12.14.16 | JD-16-10/25 | 按需 | |
HXTS(L)****滑触线导轨物理参数 | 序号 | 导轨截面积 S | 35°C允许连续截流量（A） | 35°C百米电阻Ω | 50HZ、380V标准轨距允许载电流百米阻抗 | | | mm2 | w.t | Cu | AL | Ω | Ω | TC | | 25% | 40% | 100% | | 1 | 10 | 18×0.56 | 50 | | 0.1823 | 0.184 | 60 | 40 | 33 | | 2 | 16 | 18×0.89 | 80 | | 0.1140 | 0.116 | 100 | 68 | 53 | | 3 | 25 | 18×1.39 | 100 | | 0.0729 | 0.075 | 120 | 92 | 66 | | 4 | 35 | 18×1.94 | 130 | | 0.0529 | 0.055 | 170 | 128 | 86 | | 5 | 50 | 18×2.78 | 185 | | 0.0365 | 0.040 | 240 | 184 | 121 | | 6 | 70 | 25×2.8 | 260 | | 0.0260 | 0.028 | 367 | 288 | 184 | | 7 | 95 | 25×3.8 | 350 | | 0.0192 | 0.025 | 434 | 338 | 217 | | 8 | 120 | 25×4.8 | 420 | | 0.0152 | 0.022 | 553 | 435 | 276 | | 9 | 400 | 45×35 | | 800 | 0.0075 | 0.017 | 1053 | 832 | 526 | | 10 | 600 | 45×35 | | 1000 | 0.0050 | 0.015 | 1316 | 1040 | 658 | | 11 | 800 | 45×35 | | 1200 | 0.0037 | 0.014 | 1580 | 1250 | 789 |
注：
1.滑触线标准长度4m。
2.滑线的级数：3-16级。
3.HXTS与HXTL相同，前者外壳为塑料，后者外壳为铝合金。 |
